# 1.简介
# 1.1.flannel
flannel是coreos团队设计的一个网络规划服务，负责划分节点网段及存储网络配置，确保集群中的不同节点运行的pod具有唯一的IP地址。简单来说，flannel会创建一个大型内部网络，各节点基于独立网段分配内部IP，不同节点基于路由封包通信。
注意
flannel本质上是一种L3 overlay网络，基于原始数据包封包至其它网络包进行路由转发和通信
# 1.2.架构
flannel设计分为两部分，运行于节点的flanneld(pod)负责子网分配、路由配置及网络封装，可执行程序flannel plugin负责交互运行时提供容器网络管理能力。
设计
1.
flanneld以pod运行于各节点，以分配节点子网及同步路由，部分工作模式下参与网络封装2.
flannel plugin作为可执行文件位于/opt/cni/bin，供运行时创建pause容器分配网络调用3.
flannel plugin基于flanneld渲染网络配置渲染委托插件配置，基于委托插件完成容器网络管理核心功能
# 2.工作模式
# 2.1.udp模式
flanneld会激活udp服务(8285)监听来自其它节点的数据包，打开/dev/net/tun设备(flannel0)作为用户空间和内核空间的数据包交互通道。pod跨节点通信时，cni0的流量根据route table路由到flannel0，flannel0基于套接字将数据包交给flanneld封包(IP->udp)，经物理网卡发送到其他节点。
注意
1.发送阶段经历
cni0-->(flannel0-->flanneld)-->eth02.接收阶段经历
eth0-->(flanneld-->flannel0)-->cni03.由于传输过程数据包经历
2次用户态和内核态切换，且flanneld接入封包拆包，网络效率非常低，已被官方弃用
# 2.2.vxlan模式
flanneld会激活vxlan隧道(flannel.1)，用于将跨节点的pod数据包封装在udp数据包进行传输。相比于udp模式，vxlan协议的封包和拆包基于内核态完成，减少了用户态和内核态切换，效率相对来说有所提升。
注意
1.发送阶段经历
cni0-->flannel.1-->eth02.接收阶段经历
eth0-->flannel.1-->cni03.由于
vxlan协议的封包和拆包基于内核态完成，减少用户态和内核态切换，效率相对提高
# 2.3.host-gw模式

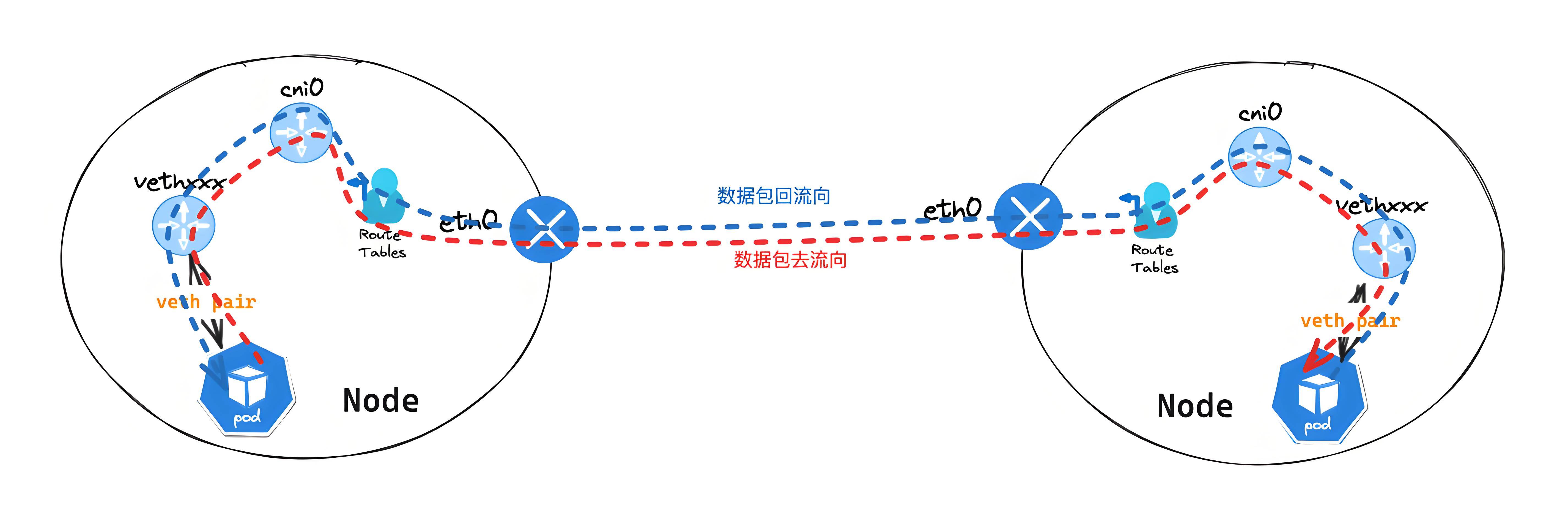

flanneld会将主机作为网关实现跨节点网络通信，集群节点的网络必须位于L2直接可达，性能极高。相对的，节点二层网络互通限制了host-gw模式应用，无法适用于节点网段划分场景，集群规模膨胀的路由表动态更新也是不小的压力。
注意
1.发送阶段经历
cni0-->eth02.接收阶段经历
eth0-->cni03.由于将主机作为网关，
host-gw模式无需进行封包和拆包，性能相对较高
# 2.4.ip-ip模式
flanneld会激活IPIP隧道封装和传输容器流量，基于简单的IP封装协议将原始数据包封装在另一个IP数据包，实现容器跨节点通信。与vxlan相比，vxlan会把其它节点的flannel.1设备作为网关，ipip直接将节点作为网关。
注意
1.发送阶段经历
cni0-->flannel.ipip-->eth02.接收阶段经历
eth0-->flannel.ipip-->cni03.数据包的封包和拆包基于内核态完成，性能相比
udp模式好4.
ip-ip属于实验性模式，不推荐使用
# 2.5.ipsec模式
flanneld会激活strongswan的charon进程进行密钥交换，更新节点的安全关联(SA)及动态策略(Policy)。容器流量转发时，基于XFRM策略匹配src和dst，以将数据包送到ESP加密模块处理，经主机网卡发出。
注意
1.发送阶段经历
cni0-->ipsec加密-->eth02.接收阶段经历
eth0-->ipsec解密-->cni03.数据包的加密和解密基于内核完成，策略维护存在一定开销
4.
ipsec属于实验性模式，不推荐使用
# 2.6.wireguard模式
flanneld激活wireGuard网络接口(flannel-wg)以匹配cni0的流量，数据包由wireguard加密经物理网卡发送。wireGuard会点对点连接集群节点，保证流量机密性和完整性。
注意
1.发送阶段经历
cni0-->flannel-wg-->eth02.接收阶段经历
eth0-->flannel-wg-->cni03.数据包的加密和解密基于内核完成
# 3.主流程
# 3.1.start
flannel会初始化subnetManager和backendManager，前者用于交互etcd/API以管理子网，后者用于根据网络配置初始化对应backend以配置网络。func main() { ... // 初始化subnet管理器 sm, err := newSubnetManager(ctx) ... // 获取网络配置(net-conf.json) config, err := getConfig(ctx, sm) ... // 获取默认网卡或指定网卡(节点流量出入) extIface, err = ipmatch.LookupExtIface(opts.publicIP, "", "", ipStack, optsPublicIP) // 初始化backend管理器 bm := backend.NewManager(ctx, sm, extIface) // 加载及缓存backend对象 be, err := bm.GetBackend(config.BackendType) ... // 加载及初始化network对象 bn, err := be.RegisterNetwork(ctx, &wg, config) ... // 获取已分配的IPV4子网信息 if config.EnableIPv4 { flannelIPv4Net, err = config.GetFlannelNetwork(&bn.Lease().Subnet) ... } // 获取已分配的IPV6子网信息 if config.EnableIPv6 { flannelIpv6Net, err = config.GetFlannelIPv6Network(&bn.Lease().IPv6Subnet) ... } // iptables snat规则 if opts.ipMasq { // 读取上一次已分配IPV4子网(subnet.env) prevNetworks := ReadCIDRsFromSubnetFile(opts.subnetFile, "FLANNEL_NETWORK") prevSubnet := ReadCIDRFromSubnetFile(opts.subnetFile, "FLANNEL_SUBNET") // 读取上一次已分配IPV6子网(subnet.env) prevIPv6Networks := ReadIP6CIDRsFromSubnetFile(opts.subnetFile, "FLANNEL_IPV6_NETWORK") prevIPv6Subnet := ReadIP6CIDRFromSubnetFile(opts.subnetFile, "FLANNEL_IPV6_SUBNET") // snat/masq规则写入 err = trafficMngr.SetupAndEnsureMasqRules(flannelIPv4Net, prevSubnet, prevNetworks, flannelIpv6Net, prevIPv6Subnet, prevIPv6Networks, bn.Lease(), opts.iptablesResyncSeconds) ... } // iptables转发规则写入 if opts.iptablesForwardRules { trafficMngr.SetupAndEnsureForwardRules( flannelIPv4Net, flannelIpv6Net, opts.iptablesResyncSeconds) } // subnet信息持久化(/run/flannel/subnet.env) sm.HandleSubnetFile(opts.subnetFile, config, opts.ipMasq, bn.Lease().Subnet, bn.Lease().IPv6Subnet,bn.MTU()) ... // 启动backend对象 go func() { bn.Run(ctx) wg.Done() }() ... // lease续约 sm.CompleteLease(ctx, bn.Lease(), &wg) wg.Wait() os.Exit(0) }1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
注意
1.
flannel支持kube subnetManager和etcd subnetManager两种形式，基于启动参数初始化，用于subnet lease管理2.
backendManager基于net-conf.json声明的backendType初始化backend，进一步注册backendNetwork及启动3.
flannel会对比subnet.env和lease子网及主网配置，根据差异更新iptables的masq和forward规则
# 3.2.subnetManager
subnetManager用于监听集群变化以维护网络信息，支持kubeAPI和etcd两种形式。实现上，kubeAPI基于informer监听node和cidr变化，etcd基于原生的watch机制感知node和cidr变化，由backend消费事件以更新程序内部的subnet信息。// initial subnetManager to update. func newSubnetManager(ctx context.Context) (subnet.Manager, error) { // kubeAPI模式(默认) if opts.kubeSubnetMgr { return kube.NewSubnetManager(ctx, opts.kubeApiUrl, opts.kubeConfigFile, opts.kubeAnnotationPrefix, opts.netConfPath, opts.setNodeNetworkUnavailable) } ... // etcd模式 return etcd.NewLocalManager(ctx, cfg, prevSubnet, prevIPv6Subnet, opts.subnetLeaseRenewMargin) }1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16etcd subnetManager会注册watch监听subnet变化，根据subnet配置生成lease推送到backend消费处理。// create etcd subnetManager func NewLocalManager(...) (subnet.Manager, error) { // 注册client r, err := newEtcdSubnetRegistry(ctx, config, nil) ... // 构造etcd subnetManager结构体 return newLocalManager(r, prevSubnet, prevIPv6Subnet, subnetLeaseRenewMargin), nil }1
2
3
4
5
6
7
8kube subnetManager会开启nodeInformer及注册eventHandler，根据net-conf.json与node保存的网络配置对比，生成lease事件推送给backend。// subnetManager based on kube mode. func NewSubnetManager(...) (subnet.Manager, error) { ... // 初始化client c, err := clientset.NewForConfig(cfg) ... // 获取nodeName nodeName := os.Getenv("NODE_NAME") if nodeName == "" { // 获取env podName podName := os.Getenv("POD_NAME") // 获取env podNamespace podNamespace := os.Getenv("POD_NAMESPACE") ... // 获取pod pod, err := c.CoreV1().Pods(podNamespace).Get(ctx, podName, metav1.GetOptions{}) ... // 获取nodeName以annotate nodeName = pod.Spec.NodeName ... } // 读取net-conf.json配置 netConf, err := os.ReadFile(netConfPath) ... // 解析subnet配置 sc, err := subnet.ParseConfig(string(netConf)) ... // 初始化基于kube的subnetManager sm, err := newKubeSubnetManager(ctx, c, sc, nodeName, prefix) ... // 标识节点网络不可用 sm.setNodeNetworkUnavailable = setNodeNetworkUnavailable // alloc模式,仅分配IP if sm.disableNodeInformer { log.Infof("Node controller skips sync") } else { ... // 启动subnetManager监听 go sm.Run(ctx) // node资源同步完成 // 1s检查一次直到10min超时 err = wait.Poll(time.Second, nodeControllerSyncTimeout, func() (bool, error) { return sm.nodeController.HasSynced(), nil }) ... } return sm, nil }1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
补充
1.
kubeAPI模式，flannel的数据以annotation形式存在node，执行变更操作以事件形式监听2.
etcd模式，flannel的数据存在KV，网络变更基于watch同步
# 3.3.backend
flannel会将backend构造函数注册到constructorMap，基于backendManager抽象backend初始化过程，加载backend对象及注册。func main() { ... // 加载及缓存backend对象 be, err := bm.GetBackend(config.BackendType) ... // 加载及初始化network对象 bn, err := be.RegisterNetwork(ctx, &wg, config) ... } // 基于backendManager加载及缓存backend对象 func (bm *manager) GetBackend(backendType string) (Backend, error) { ... // net-conf.json定义的类型 betype := strings.ToLower(backendType) // backend已初始化 if be, ok := bm.active[betype]; ok { return be, nil } // 加载backendFunc befunc, ok := constructors[betype] ... // 初始化backend be, err := befunc(bm.sm, bm.extIface) ... // 缓存 bm.active[betype] = be bm.wg.Add(1) go func() { <-bm.ctx.Done() ... // 终止解注册 delete(bm.active, betype) ... bm.wg.Done() }() return be, nil }1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
补充
backendManager维护backend单例对象，backend.RegistryNetwork()构造backendNetwork对象实现网络代理
# 3.4.setupMasq
flannel会维护SNAT规则，以基于iptables管理网络转发的出口伪装规则，保证pod出去访问外部网络时能够正确返回。// msq规则维护 func (iptm IPTablesManager) SetupAndEnsureMasqRules(...) error { // node IPV4网络配置不为空 if flannelIPv4Net.String() != "" { ... // 网络配置发生变化 if prevNetwork != flannelIPv4Net && prevSubnet != currentlease.Subnet { ... // 旧规则回收 iptm.deleteIP4Tables(iptm.masqRules(prevNetworks, newLease)) ... } // 创建新的IPV4 chain iptm.CreateIP4Chain("nat", "FLANNEL-POSTRTG") // 最新规则渲染回调 getRules := func() []trafficmngr.IPTablesRule { return iptm.masqRules([]ip.IP4Net{flannelIPv4Net}, currentlease) } // 5s间隔同步及下发最新masq规则 go iptm.setupAndEnsureIP4Tables(getRules, resyncPeriod) } // node IPV6网络配置不为空 if flannelIPv6Net.String() != "" { ... // 网络配置发生变化,回收旧的iptables masq规则 if prevIPv6Network != flannelIPv6Net && prevIPv6Subnet != currentlease.IPv6Subnet { ... // 旧规则回收 iptm.deleteIP6Tables(iptm.masqIP6Rules(prevIPv6Networks, newLease)) ... } // 创建新的IPV6 chain iptm.CreateIP6Chain("nat", "FLANNEL-POSTRTG") // 最新规则渲染回调 getRules := func() []trafficmngr.IPTablesRule { return iptm.masqIP6Rules([]ip.IP6Net{flannelIPv6Net}, currentlease) } // 5s间隔同步及下发最新masq规则 go iptm.setupAndEnsureIP6Tables(getRules, resyncPeriod) } return nil } // 清理给定旧规则 func (iptm IPTablesManager) deleteIP4Tables(rules []trafficmngr.IPTablesRule) error { // iptables对象 ipt, err := iptables.New() ... // iptables-restore对象 iptRestore, err := NewIPTablesRestoreWithProtocol(iptables.ProtocolIPv4) ... // 删除rules teardownIPTables(ipt, iptRestore, rules) ... return nil } // 刷入最新规则 func (iptm IPTablesManager) setupAndEnsureIP4Tables(...) { // 执行规则渲染 rules := getRules() ... // iptables对象 ipt, err := iptables.New() ... // iptables-restore对象 iptRestore, err := NewIPTablesRestoreWithProtocol(iptables.ProtocolIPv4) ... // 规则构建+iptables-restore --noflush批量写入 err = ipTablesBootstrap(ipt, iptRestore, rules) ... defer func() { // 退出前规则清理 teardownIPTables(ipt, iptRestore, rules) ... }() for { // masq规则检查及同步 ensureIPTables(ipt, iptRestore, getRules()) ... // 间隔5s time.Sleep(time.Duration(resyncPeriod) * time.Second) } }1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
补充
flannel维护的masq进行snat，以确保回包SYN/ACL匹配，避免丢弃
# 3.5.setupForward
flannel维护filter forward规则，以限制转发进出flannel网络网段的流量，确保pod<-->外部/节点的数据包能被内核正确转发。func (iptm IPTablesManager) SetupAndEnsureForwardRules(...) { if flannelIPv4Network.String() != "" { // 创建chain iptm.CreateIP4Chain("filter", "FLANNEL-FWD") // 规则渲染 getRules := func() []trafficmngr.IPTablesRule { return iptm.forwardRules(flannelIPv4Network.String()) } // 异步下发 go iptm.setupAndEnsureIP4Tables(getRules, resyncPeriod) } if flannelIPv6Network.String() != "" { // 创建chain iptm.CreateIP6Chain("filter", "FLANNEL-FWD") // 渲染规则 getRules := func() []trafficmngr.IPTablesRule { return iptm.forwardRules(flannelIPv6Network.String()) } // 异步下发 go iptm.setupAndEnsureIP6Tables(getRules, resyncPeriod) } } // forward规则更新 func (iptm IPTablesManager) setupAndEnsureIP4Tables(...) { // 执行规则渲染 rules := getRules() ... // iptables对象 ipt, err := iptables.New() ... // iptables-restore对象 iptRestore, err := NewIPTablesRestoreWithProtocol(iptables.ProtocolIPv4) ... // 规则构建+iptables-restore --noflush批量写入 err = ipTablesBootstrap(ipt, iptRestore, rules) ... defer func() { // 退出前规则清理 teardownIPTables(ipt, iptRestore, rules) ... }() for { // masq规则检查及同步 ensureIPTables(ipt, iptRestore, getRules()) ... // 间隔5s time.Sleep(time.Duration(resyncPeriod) * time.Second) } }1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
补充
flannel拦截forward流量，允许pod<-->任意通过
# 3.6.CompleteLease
sm.CompleteLease()会持续监听租约变化，以维护subnet有效状态，ksr.CompleteLease()基于nodeInformer监听，无需续约lease声明子网占用；esr.CompleteLease()维护subnet分配，基于lease有效期标记占用，是续约的主要实现者。// kubeAPI监听 func (ksm *kubeSubnetManager) CompleteLease(ctx context.Context, lease *lease.Lease, wg *sync.WaitGroup) error { ... // subnetManager初始化setNodeNetworkUnavailable=true if !ksm.setNodeNetworkUnavailable { // not set NodeNetworkUnavailable NodeCondition return nil } // 设置node NetworkUnavailableCondition=false condition := v1.NodeCondition{ Type: v1.NodeNetworkUnavailable, Status: v1.ConditionFalse, Reason: "FlannelIsUp", Message: "Flannel is running on this node", LastTransitionTime: metav1.Now(), LastHeartbeatTime: metav1.Now(), } // patch到节点 raw, err := json.Marshal(&[]v1.NodeCondition{condition}) ... patch := []byte(fmt.Sprintf(`{"status":{"conditions":%s}}`, raw)) _, err = ksm.client.CoreV1().Nodes().PatchStatus(ctx, ksm.nodeName, patch) return err }1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24esr.CompleteLease()利用watch监听子网变化，驱动esr.reNewLease()基于事件或周期维护subnet状态，避免subnet再分配或篡改。// etcd监听 func (m *LocalManager) CompleteLease(ctx context.Context, myLease *lease.Lease, wg *sync.WaitGroup) error { // Use the subnet manager to start watching leases. evts := make(chan lease.Event) wg.Add(1) // watch子网租约变化 go func() { l := myLease subnet.WatchLease(ctx, m, l.Subnet, l.IPv6Subnet, evts) wg.Done() }() // 续期边界60min renewMargin := time.Duration(m.subnetLeaseRenewMargin) * time.Minute // 执行续约的时间 dur := time.Until(myLease.Expiration) - renewMargin for { select { // lease续约 case <-time.After(dur): // 刷新subnet及关联lease m.RenewLease(ctx, myLease) ... // 计算下一次lease刷新时间 dur = time.Until(myLease.Expiration) - renewMargin // watch Lease case e, ok := <-evts: ... switch e.Type { // ADD case lease.EventAdded: // 更新lease到期时间 myLease.Expiration = e.Lease.Expiration // 计算下一次lease刷新时间 dur = time.Until(myLease.Expiration) - renewMargin ... // DEL事件 case lease.EventRemoved: // 退出监听 return errInterrupted } } } } // etcd lease监听 func WatchLease(ctx context.Context, sm Manager, sn ip.IP4Net, sn6 ip.IP6Net, receiver chan lease.Event) { ... // watch subnet变化构造lease(当前节点) go func() { sm.WatchLease(ctx, sn, sn6, leaseWatchChan) ... }() // lease推送到channel供外部消费 for watchResults := range leaseWatchChan { for _, wr := range watchResults { // 原始租约 if len(wr.Snapshot) > 0 { receiver <- lease.Event{ Type: lease.EventAdded, Lease: wr.Snapshot[0], } // ADD/DEL事件租约 } else if len(wr.Events) > 0 { receiver <- wr.Events[0] } else { log.V(2).Info("WatchLease: empty event received") } } } close(receiver) } // subnet lease刷新 func (m *LocalManager) RenewLease(ctx context.Context, lease *lease.Lease) error { // 更新lease子网配置 exp, err := m.registry.updateSubnet(ctx, lease.Subnet, lease.IPv6Subnet, &lease.Attrs, subnetTTL, 0) ... // 设置过期时间(now+24h) lease.Expiration = exp return nil } // subnet KV刷新 func (esr *etcdSubnetRegistry) updateSubnet(ctx context.Context, sn ip.IP4Net, sn6 ip.IP6Net, attrs *lease.LeaseAttrs, ttl time.Duration, asof int64) (time.Time, error) { ... // 申请24h过期lease lresp, lerr := esr.cli.Grant(ctx, int64(ttl.Seconds())) ... // 更新KV及关联lease _, perr := esr.kv().Put(ctx, key, string(value), etcd.WithLease(lresp.ID)) // 失败 if perr != nil { // 撤销lease申请 _, rerr := esr.cli.Revoke(ctx, lresp.ID) ... return time.Time{}, perr } // 计算lease过期时间 exp := time.Now().Add(time.Duration(lresp.TTL) * time.Second) return exp, nil }1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
补充
1.
kube subnetManager无需维护lease，基于nodeInformer感知subnet状态，仅更新node networkCond可用2.
etcd subnetManager由于基于watch感知subnet变化及有效性，所以会异步watch subnet，关联lease及动态更新
# 4.udp实现
udp模式基于flannel udpServer监听数据包，将数据包封装在udp包内发到目标节点指定端口，目标结果的flannel udpServer会解析数据包传递给容器。
注意
udp模式由于2次切换用户态和内核态效率很低，目前已不推荐使用，这里不再进一步分析
# 5.vxlan实现
# 5.1.原理
vxlan(virtual extensible lan)是一种基于隧道的网络模式，数据包会被封装在udp数据包，以实现跨节点传输，是官方flannel的默认模式。
注意
vxlan封装udp数据包时，原始数据包的MAC地址会替换为源端和对端flannel.1网卡地址，外部包会加入源端和对端节点IP，以传输和解析
# 5.2.registerNetwork
vxlan.RegisterNetwork()会解析vxlan配置，创建flannel.1虚拟网卡及绑定物理网卡，设置虚拟网卡接口地址作为隧道端点，申请subnet租约作为podcidr，最终返回network对象用于后续路由下发。// network注册 func (be *VXLANBackend) RegisterNetwork(...) (backend.Network, error) { ... // 解析vxlan配置 json.Unmarshal(config.Backend, &cfg) ... // 获取flannel.1虚拟网卡MAC地址 macStr := be.subnetMgr.GetStoredMacAddress(ctx) if macStr != "" { hwAddr, err = net.ParseMAC(macStr) ... } // IPV4 vxlan设备创建 if config.EnableIPv4 { ... // 创建vxlan设备 dev, err = newVXLANDevice(&devAttrs) ... // 标记vxlan dr模式 dev.directRouting = cfg.DirectRouting } // IPV6 vxlan设备创建 if config.EnableIPv6 { ... // 创建vxlan设备 v6Dev, err = newVXLANDevice(&v6DevAttrs) ... // 标记vxlan dr模式 v6Dev.directRouting = cfg.DirectRouting } ... // 生成lease对象 lease, err := be.subnetMgr.AcquireLease(ctx, subnetAttrs) ... // vxlan设备接口地址配置 if config.EnableIPv4 { // 获取subnet所属network net, err := config.GetFlannelNetwork(&lease.Subnet) ... // ipv4 vxlan设备接口地址(设置/32类型host-only地址,不会产生广播路由) dev.Configure(ip.IP4Net{IP: lease.Subnet.IP, PrefixLen: 32}, net) ... } if config.EnableIPv6 { // subnet所属network net, err := config.GetFlannelIPv6Network(&lease.IPv6Subnet) ... // ipv6 vxlan设备接口地址(设置/128类型host-only地址,不会产生广播路由) v6Dev.ConfigureIPv6(ip.IP6Net{IP: lease.IPv6Subnet.IP, PrefixLen: 128}, net) ... } return newNetwork(be.subnetMgr, be.extIface, dev, v6Dev, ip.IP4Net{}, lease, cfg.MTU) }1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53etcd subnetManager尝试申请租约以声明subnet占用，优先复用已有的空闲subnet，已有的subnet未被占用就不再划分子网，避免网段浪费。// etcd租约申请 func (m *LocalManager) AcquireLease(ctx context.Context, attrs *lease.LeaseAttrs) (*lease.Lease, error) { // 获取网络配置 config, err := m.GetNetworkConfig(ctx) ... // 重试10次获取 for i := 0; i < raceRetries; i++ { // 尝试申请lease l, err := m.tryAcquireLease(ctx, config, attrs.PublicIP, attrs) switch err { case nil: return l, nil ... } } return nil, errors.New("Max retries reached trying to acquire a subnet") } // lease申请 func (m *LocalManager) tryAcquireLease(...) (*lease.Lease, error) { // 获取已分配的子网租约 leases, _, err := m.registry.getSubnets(ctx) ... // 节点IP已绑定租约(节点已分配子网) if l := findLeaseByIP(leases, extIaddr); l != nil { // lease配置兼容,调整TTL复用 if isSubnetConfigCompat(config, l.Subnet) && isIPv6SubnetConfigCompat(config, l.IPv6Subnet) { ... // 非永久lease设置TTL if !l.Expiration.IsZero() { // 24h过期 ttl = subnetTTL } // 更新subnet及续期关联lease exp, err := m.registry.updateSubnet(ctx, l.Subnet, l.IPv6Subnet, attrs, ttl, 0) ... l.Attrs = *attrs l.Expiration = exp return l, nil // 不兼容 } else { // 删除旧的subnet KV m.registry.deleteSubnet(ctx, l.Subnet, l.IPv6Subnet) ... } } ... // 尝试复用已分配过的subnet lease if !m.previousSubnet.Empty() { // 查找已分配的subnet关联lease,未被节点占用 if l := findLeaseBySubnet(leases, m.previousSubnet); l == nil { // 网络配置兼容,复用subnet,不再重新分配 if isSubnetConfigCompat(config, m.previousSubnet) && isIPv6SubnetConfigCompat(config, m.previousIPv6Subnet) { sn = m.previousSubnet sn6 = m.previousIPv6Subnet } } } // 无法复用已有的subnet if sn.Empty() { // 重新分配一个subnet sn, sn6, err = m.allocateSubnet(config, leases) ... } // 创建subnet KV及关联lease exp, err := m.registry.createSubnet(ctx, sn, sn6, attrs, subnetTTL) switch { case err == nil: return &lease.Lease{...}, nil ... } }1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74kube subnetManager维护node注解的网络配置，与etcd不同，kubeAPI模式仅读取node.spec分配的podcidr，不再负责划分节点网络。// AcquireLease adds the flannel specific node annotationsand returns a lease. func (ksm *kubeSubnetManager) AcquireLease(ctx context.Context, attrs *lease.LeaseAttrs) (*lease.Lease, error) { ... // alloc模式,根据节点名获取node if ksm.disableNodeInformer { cachedNode, err = ksm.client.CoreV1().Nodes().Get(ctx, ksm.nodeName,reversion{value:0}) // 其它模式,开启nodeInformer监听,获取node缓存 } else { cachedNode, err = ksm.nodeStore.Get(ksm.nodeName) } ... // backendData转为json bd, err = attrs.BackendData.MarshalJSON() ... v6Bd, err = attrs.BackendV6Data.MarshalJSON() ... // 解析节点podcidr cidr,cidrv6 := parseNodeSpecCIDR() // 节点annotation值与期望配置不一致 if n.annotationChanged() { // 更新node注解数据 updateNodeAnnotation(ctx,n) // 旧node序列化数据 oldData, err := json.Marshal(cachedNode) ... // 新node序列化数据 newData, err := json.Marshal(n) ... // patch到节点 patchBytes, err := strategicpatch.CreateTwoWayMergePatch(oldData, newData, v1.Node{}) .. ksm.client.CoreV1().Nodes().Patch(ctx, ksm.nodeName, types.StrategicMergePatchType, patchBytes, metav1.PatchOptions{}, "status") ... } // 初始化租约(24h) lease := &lease.Lease{ Attrs: *attrs, Expiration: time.Now().Add(24 * time.Hour), } // 设置lease subnet if cidr != nil && ksm.enableIPv4 { ipnet := ip.FromIPNet(cidr) net, err := ksm.subnetConf.GetFlannelNetwork(&ipnet) ... lease.Subnet = ip.FromIPNet(cidr) } if ipv6Cidr != nil { ip6net := ip.FromIP6Net(ipv6Cidr) net, err := ksm.subnetConf.GetFlannelIPv6Network(&ip6net) ... lease.IPv6Subnet = ip.FromIP6Net(ipv6Cidr) } // 仅vxlan/host-gw/wireguard后端支持双栈 if attrs.BackendType != "vxlan" && attrs.BackendType != "host-gw" && attrs.BackendType != "wireguard" { lease.EnableIPv4 = true lease.EnableIPv6 = false } return lease, nil }1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
补充
1.
vxlan.RegisterNetwork()负责创建vxlan设备，执行smr.AcquireLease()申请子网及租约，更新vxlan接口地址2.
etcd subnetManager会维护集群节点子网分配，基于lease对象标识占用，分配会优先复用已存储未占用的subnet，以避免虚悬子网3.
kube subnetManager仅维护node annotation值，节点子网分配由controller-manager负责，ksr仅读取使用
# 5.3.run
vxlan.RegisterNetwork()会完成前期准备工作，创建vxlan设备、设置接口地址及维护子网，封装的network会执行Run()维护网络配置。// 网络配置维护 func (nw *network) Run(ctx context.Context) { ... wg.Add(1) go func() { // lease监听 subnet.WatchLeases(ctx, nw.subnetMgr, nw.SubnetLease, events) wg.Done() }() defer wg.Wait() for { // event evtBatch, ok := <-events ... // event处理 nw.handleSubnetEvents(evtBatch) } } // watchLeases based on etcd or kube. func WatchLeases(ctx context.Context, sm Manager, ownLease *lease.Lease, receiver chan []lease.Event) { ... go func() { // lease监听 err := sm.WatchLeases(ctx, leaseWatchChan) ... }() // event同步 for watchResults := range leaseWatchChan { for _, wr := range watchResults { ... // ADD/DEL事件,同步到lw缓存,追加到batch if len(wr.Events) > 0 { batch = lw.Update(wr.Events) // 同步快照状态(ADD/DEL结果追加到batch) } else { batch = lw.Reset(wr.Snapshot) } ... // ADD/DEL事件推送 if len(batch) > 0 { receiver <- batch } } } close(receiver) }1
